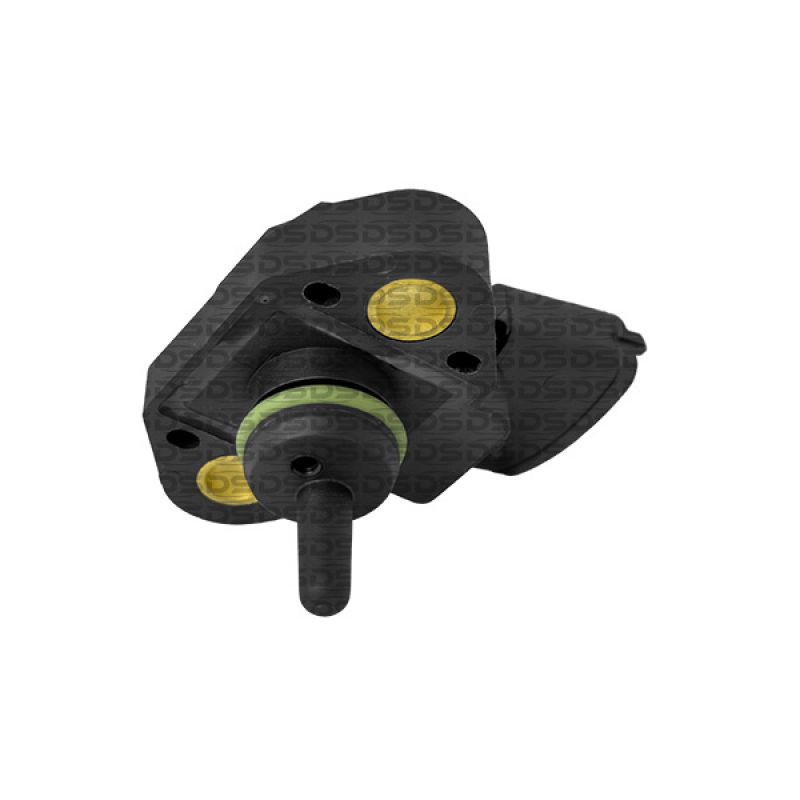

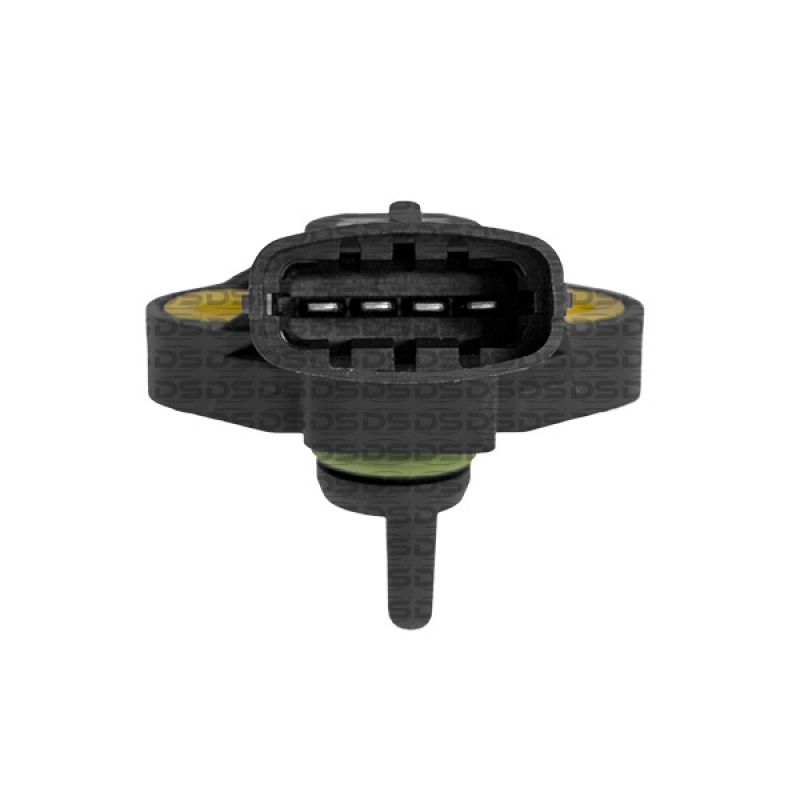

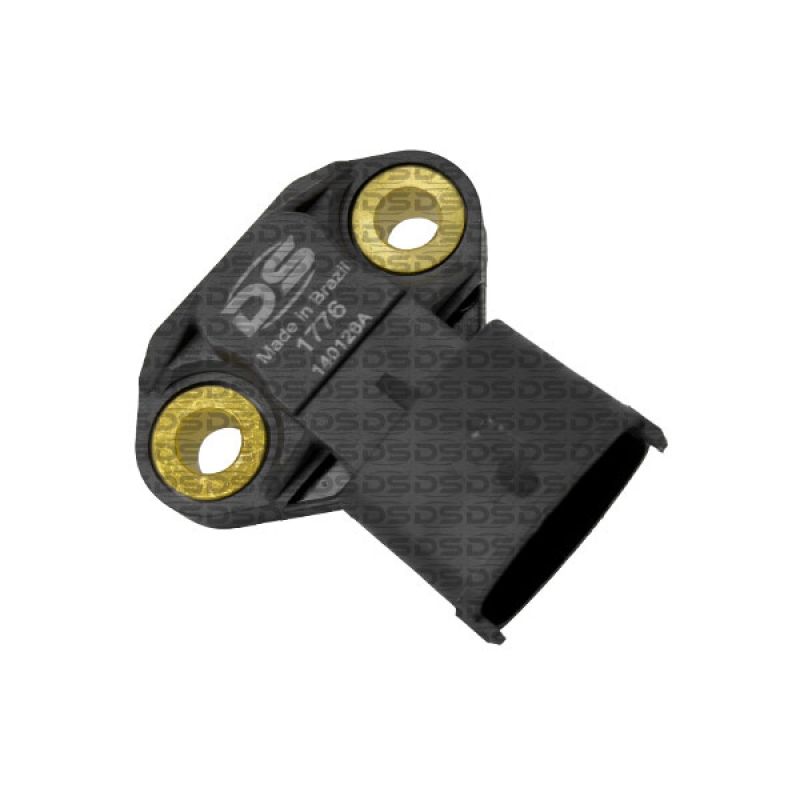

Sensor de Pressão Absoluta (MAP)

Código DS:1776
Vias: 04


Bosch:0281002420
Bosch:0281002246
Cummins:4893926
FORD:BG5X9D290BA
IVECO:504358206
MAN:51094137002
MAN:51274210156
MERCEDES-BENZ:A0041532028
MTE:71085
MWM:961200690014
VW:2R0906051F
VW:2R0906051B

Montadora	Modelo	Motor	Combustível	Ano	Observações
Agrale	8500 E-tronic	4.12 TCE	Diesel	05 > 11	Euro 3
Agrale	9200 E-tronic	4.12 TCE	Diesel	05 > 11	Euro 3
Agrale	MA 7.5 E-tronic	4.12 TCE	Diesel	05 > 05
Agrale	MA 8.5 E-tronic	4.12 TCE	Diesel	05 > 11
Agrale	MA 9.2 E-tronic	4.12 TCE	Diesel	05 > 11	Euro 3
Agrale	W9 4.8 Acteon	4.12 TCE	Diesel	06 > 11	Euro 3
Ford	Cargo	-	Diesel	-
Iveco	170E25	-	Diesel	08 > 12
Iveco	170E28	-	Diesel	11 > 19
Iveco	240E25	-	Diesel	08 > 12
Iveco	CC 170E22	-	Diesel	06 > 11
Iveco	EuroCargo 170 E 22	-	Diesel	05 > 11
Iveco	EuroCargo 230 E 22	-	Diesel	06 > 09
Iveco	EuroCargo 230 E 24	-	Diesel	06 > 11
Iveco	Stralis 330	-	Diesel	09 > 15
Iveco	Stralis 360	-	Diesel	12 > 15
Iveco	Stralis 440	-	Diesel	12 > 15
Iveco	Stralis 480	-	Diesel	11 > 19
Iveco	Stralis 560	-	Diesel	13 >
Iveco	Trakker 380 T 38	-	Diesel	04 > 06
Iveco	Trakker 380 T 42	-	Diesel	06 > 06
Iveco	Trakker 410 T44	-	Diesel	12 > 17
Iveco	Trakker 410 T48	-	Diesel	12 > 17
Iveco	Trakker 720 T42	-	Diesel	06 > 06
Iveco	Vertis 130V18	-	Diesel	10 > 12
Iveco	Vertis 130V19	-	Diesel	12 > 16
Iveco	Vertis 90V16	-	Diesel	10 > 15
Iveco	Vertis 90V18	-	Diesel	12 > 16
MAN	Caminhões MAN	-	-	-
Mercedes-Benz	1215 C	OM 904 LA	Diesel	00 > 04
Mercedes-Benz	1718M	OM 904 LA	Diesel	01 > 05
Mercedes-Benz	712C	OM 904 LA	Diesel	99 > 04
Mercedes-Benz	914C	OM 904 LA	Diesel	99 > 04
Mercedes-Benz	Accelo 915 C	OM 904 LA	Diesel	03 > 05
Mercedes-Benz	Atego 1315C	OM 904 LA	Diesel	04 > 10
Mercedes-Benz	L1218EL	OM 904 LA	Diesel	01 > 04
Mercedes-Benz	L1418EL	OM 904 LA	Diesel	01 > 05
Volkswagen	13.180 E Constellation	-	Diesel	06 > 18
Volkswagen	13.180 E	-	Diesel	05 > 11
Volkswagen	15.180 E	-	Diesel	05 > 11
Volkswagen	15.180 E	-	Diesel	06 > 11
Volkswagen	15.180 EOD	-	Diesel	05 > 07
Volkswagen	15.190 EOD	-	Diesel	06 > 12
Volkswagen	17.210 EOD	-	Diesel	04 > 07
Volkswagen	17.230 EOD	-	Diesel	06 > 12
Volkswagen	17.260 EOT	-	Diesel	04 > 12
Volkswagen	26.260 E Constellation	-	Diesel	08 > 11
Volkswagen	26.260 E	-	Diesel	06 > 11
Volkswagen	31.260 E Constellation	-	Diesel	08 > 11
Volkswagen	31.260 E	-	Diesel	06 > 11
Volkswagen	5.140 E Delivery	-	Diesel	05 > 11
Volkswagen	5.140 EOD	-	Diesel	05 > 12
Volkswagen	8.150 E Delivery	-	Diesel	05 > 16
Volkswagen	8.150 EOD	-	Diesel	04 > 12
Volkswagen	9.150 E Delivery	-	Diesel	05 > 16
Volkswagen	9.150 EOD	-	Diesel	04 > 12
Volvo	VM 210	4.12 TCE	Diesel	06 > 11	5A 206
Volvo	VM 260	6.12 TCE	Diesel	06 > 11	7A 260
Volvo	VM 310	6.12 TCE	Diesel	06 > 11	7A 310

Suporte Técnico

Detalhes de Sensor de Pressão Absoluta (MAP)

O sensor de pressão absoluta (MAP) informa a unidade de comando eletrônico (UCE) a pressão absoluta medida dentro do coletor de admissão nos diversos regimes de funcionamento do motor.

O valor obtido é somado a informação da temperatura de ar. Com esses dados, o sistema identifica a massa de ar que esta sendo admitida, calcula o avanço da ignição e o tempo de abertura do bico injetor, buscando sempre a ideal relação ar/combustível. Nos veículos mais antigos, o sensor MAP está fixado próximo ao motor e está ligado ao coletor de admissão por meio de uma mangueira.

Nos veículos mais modernos, encontramos o sensor MAP integrado, cuja função é informar a pressão no coletor de admissão e a temperatura do ar. O sensor está parafusado diretamente sobre o coletor de admissão (não utiliza mangueira).
